应用强迫通风和水式鸡舍控制环境温度

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　Bobert W. Bottcher

当多个风扇和一个蒸发水冷却系统，被用来有效的通风和冷却时，单一控制系统常被数个恒温控制器所控制，此电脑控制系统采用根据温度分级控制，每当温度高於某一定温时，某些风扇就被开启运作，蒸发冷却系统通常是最後才运作 ( 例如湿的水系统设定温度高於 30℃，而所有风扇全开之後才开始 )，这也是在预防蒸发冷却系统在低温 ( 和高湿 ) 下运作之问题。温度感应器 ( 或恒温控制器 ) 应置於适当之地方，例如单一之温度感应器放置在禽舍之中央离地约 1 公尺，以防鸡只损害此感应器，在隧道式通风鸡舍中，由进风口到风扇间温度有几度之差别，因此如将恒温控制器置於风扇端，将使得进风口温度过低。

蒸发冷却外加通风可以有效的预防禽舍之热紧迫，甚至在潮湿的情况下，蒸发冷却降低温度提升湿度，下列为一些蒸发冷却中有用之定义：

湿球温＝温度计下方之球，包以湿布且不停的有空气流经此球，当水份由包之湿布上蒸发时就会将球冷却，此时温度计显示之温度，即为湿球温，一般低於乾球温。

相对温度＝是量测空气中之含水量，这是空气中水气压之含量和饱和状况下 ( 100%湿度 ) 水气压含量比。表 1 为不同相对湿度之乾和湿球温度。

	20	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36	37	38	39	40
15	59	53	47	42	38	33	29	26	23	20	17	15	13	11	9	7	6	4	3	2	1	15
16	67	60	54	48	43	39	35	31	27	24	21	19	16	14	12	10	9	7	6	5	4	16
17	75	67	61	55	50	45	40	36	32	29	26	23	20	18	16	14	12	10	9	7	6	17
18	83	75	68	62	56	51	46	41	37	34	30	27	24	22	19	17	15	13	12	10	9	18
19	91	83	76	69	63	57	52	47	43	39	35	32	28	26	23	21	18	16	15	13	11	19
20	100	91	84	76	70	64	58	53	48	44	40	36	33	30	27	24	22	20	18	16	14	20
21		100	92	84	77	70	64	59	54	49	45	41	37	34	31	28	25	23	21	19	17	21
22			100	92	84	77	71	65	60	55	50	46	42	38	35	32	29	27	24	22	20	22
23				100	92	85	78	72	66	60	55	51	47	43	39	36	33	30	28	25	23	23
24					100	92	85	78	72	66	61	56	52	48	44	40	37	34	31	29	26	24
25						100	92	85	79	73	67	62	57	53	49	45	41	38	35	32	30	25
26							100	91	85	79	73	68	62	58	53	49	46	42	39	36	33	26
27								100	93	86	79	74	68	63	58	54	50	46	43	40	37	27
28									100	93	86	80	74	69	64	59	55	51	47	44	41	28
29										100	93	86	80	74	69	64	60	56	52	48	45	29
30											100	93	87	80	75	70	65	60	56	52	49	30
31												100	93	87	81	75	70	65	61	57	53	31
32													100	93	87	81	76	71	66	62	57	32
	20	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36	37	38	39	40

注：表右边代表湿球温度℃ Wet Bulb Temperature , ℃；左边代表湿球温度℃ Wet Bulb

注意：使用本表先看测得之乾球温度，再看测得之湿球温度，直的乾球温度和横的湿球温度之

交会点为相对湿度。例如：34℃ 乾球温度，25℃湿球温度时，相对湿度是 40%，本表

也可在已知乾球和相对湿度时用来决定湿球温度。例如：乾球温度 30℃，相对湿度 79%

露点温度＝在此温度时水份凝结在物体之表面 ( 形成露 )，露点温度一般低於乾或湿球温度，只有在饱和情况下 ( 相对湿度 100% )，露点湿才等於乾球温和湿球温，露点温度愈高，空气中所含水份愈多。

湿球温差＝乾球和湿球温之差 ( 乾球－湿球温度 )，也称之为蒸发冷却的潜力。

空气湿度计＝为一量测乾球温及湿球温之装置。此温度计一个以布包起，另一则不包，当布吸了水且空气流过 2 ~ 3 分钟後，即可读出乾球温度及湿球温度。悬吊式空气湿度计可测知空气流动，附电池之湿度计，利用小风扇将空气吹过温度计。

蒸发冷却＝以喷雾、通风等方式来达到蒸发水份而冷却空气，蒸发冷却可降低乾球温度，而使接近湿球温度增加相对湿度。蒸发冷却无法改变湿球温度。

喷雾＝水份由喷头喷出之一种蒸发冷却的方法。水滴的大小影响冷却之效率 ( 因为小的水滴蒸发得快 )，水压也会影响水滴之大小，因此高水压 ( 例如 1400 kPa ) 在喷雾上是必需的，但鸡舍喷雾会导致鸡舍内鸡、垫料、饲槽的潮湿。

蒸发冷却水＝是一种蒸发冷却的设备。此设备中，水由上往下流，而空气则经由进入鸡舍，新的状况良好之水具有良好之效率 ( 70 ~ 90% )，如装设良好而维持良好情况下，可以比喷雾法效果好且不会造成内面之潮湿。再循环利用之水系统，可外加水管储水池和抽水马达等，使得进过水之水再利用。

喷雾水＝这是一种新型的设计，是利用喷头将水喷下以取代水。这一种设计较一般水便宜，但效率较差且需要更多之水。效率差是因为会把水吹走。肉鸡业者曾试着不同的方法，种鸡业者因为冷却效果好较喜欢再循环水。

目前使用中之冷却鸡舍最有效且效率好的系统还是蒸发水。水是由浪型纤维素、shredded 纤维和其他材料所制成。蒸发冷却效率最好的是设计良好且状况良好的纤维素水，Bottcher et al ( 1992 ) 在两栋肉鸡舍中量得纤维素水的效率为 80 ~ 89%。水在运作时，希望水拉下流而风可以横向穿过而进入禽舍，如此可使得水分蒸发到气流中，达到蒸发冷却之效果，前已论及，应提供足够之水面积，而通过 10 公分厚的水之风速不超过 1.3 公尺／秒。水厚度 15 公分时，不超过 1.8 公尺／秒。水式系统特别重要的是畜舍内空气是完全限制在内，畜舍没有裂处、洞或其他没有预估的开放点。所有通风应经过水以达到最佳冷却效果，太多之漏空造成水设施之浪费。水主设计造成禽舍内 17 到 25 Pa 之静压力，有了这种压力，外界之热空气会流过任何禽舍上之洞进入屋内。

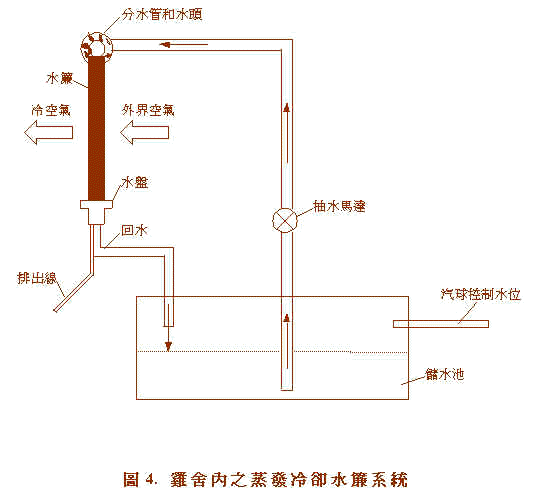

图 4 指出蒸发冷却水系统的主要组成因子，包括水、水管、水罩、喷水管、抽水马达、储水池及供水线。

	20	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36	37	38	39	40
15	59	53	47	42	38	33	29	26	23	20	17	15	13	11	9	7	6	4	3	2	1	15
16	67	60	54	48	43	39	35	31	27	24	21	19	16	14	12	10	9	7	6	5	4	16
17	75	67	61	55	50	45	40	36	32	29	26	23	20	18	16	14	12	10	9	7	6	17
18	83	75	68	62	56	51	46	41	37	34	30	27	24	22	19	17	15	13	12	10	9	18
19	91	83	76	69	63	57	52	47	43	39	35	32	28	26	23	21	18	16	15	13	11	19
20	100	91	84	76	70	64	58	53	48	44	40	36	33	30	27	24	22	20	18	16	14	20
21		100	92	84	77	70	64	59	54	49	45	41	37	34	31	28	25	23	21	19	17	21
22			100	92	84	77	71	65	60	55	50	46	42	38	35	32	29	27	24	22	20	22
23				100	92	85	78	72	66	60	55	51	47	43	39	36	33	30	28	25	23	23
24					100	92	85	78	72	66	61	56	52	48	44	40	37	34	31	29	26	24
25						100	92	85	79	73	67	62	57	53	49	45	41	38	35	32	30	25
26							100	91	85	79	73	68	62	58	53	49	46	42	39	36	33	26
27								100	93	86	79	74	68	63	58	54	50	46	43	40	37	27
28									100	93	86	80	74	69	64	59	55	51	47	44	41	28
29										100	93	86	80	74	69	64	60	56	52	48	45	29
30											100	93	87	80	75	70	65	60	56	52	49	30
31												100	93	87	81	75	70	65	61	57	53	31
32													100	93	87	81	76	71	66	62	57	32
	20	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36	37	38	39	40

	20	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36	37	38	39	40
15	59	53	47	42	38	33	29	26	23	20	17	15	13	11	9	7	6	4	3	2	1	15
16	67	60	54	48	43	39	35	31	27	24	21	19	16	14	12	10	9	7	6	5	4	16
17	75	67	61	55	50	45	40	36	32	29	26	23	20	18	16	14	12	10	9	7	6	17
18	83	75	68	62	56	51	46	41	37	34	30	27	24	22	19	17	15	13	12	10	9	18
19	91	83	76	69	63	57	52	47	43	39	35	32	28	26	23	21	18	16	15	13	11	19
20	100	91	84	76	70	64	58	53	48	44	40	36	33	30	27	24	22	20	18	16	14	20
21		100	92	84	77	70	64	59	54	49	45	41	37	34	31	28	25	23	21	19	17	21
22			100	92	84	77	71	65	60	55	50	46	42	38	35	32	29	27	24	22	20	22
23				100	92	85	78	72	66	60	55	51	47	43	39	36	33	30	28	25	23	23
24					100	92	85	78	72	66	61	56	52	48	44	40	37	34	31	29	26	24
25						100	92	85	79	73	67	62	57	53	49	45	41	38	35	32	30	25
26							100	91	85	79	73	68	62	58	53	49	46	42	39	36	33	26
27								100	93	86	79	74	68	63	58	54	50	46	43	40	37	27
28									100	93	86	80	74	69	64	59	55	51	47	44	41	28
29										100	93	86	80	74	69	64	60	56	52	48	45	29
30											100	93	87	80	75	70	65	60	56	52	49	30
31												100	93	87	81	75	70	65	61	57	53	31
32													100	93	87	81	76	71	66	62	57	32
	20	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36	37	38	39	40

	20	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36	37	38	39	40
15	59	53	47	42	38	33	29	26	23	20	17	15	13	11	9	7	6	4	3	2	1	15
16	67	60	54	48	43	39	35	31	27	24	21	19	16	14	12	10	9	7	6	5	4	16
17	75	67	61	55	50	45	40	36	32	29	26	23	20	18	16	14	12	10	9	7	6	17
18	83	75	68	62	56	51	46	41	37	34	30	27	24	22	19	17	15	13	12	10	9	18
19	91	83	76	69	63	57	52	47	43	39	35	32	28	26	23	21	18	16	15	13	11	19
20	100	91	84	76	70	64	58	53	48	44	40	36	33	30	27	24	22	20	18	16	14	20
21		100	92	84	77	70	64	59	54	49	45	41	37	34	31	28	25	23	21	19	17	21
22			100	92	84	77	71	65	60	55	50	46	42	38	35	32	29	27	24	22	20	22
23				100	92	85	78	72	66	60	55	51	47	43	39	36	33	30	28	25	23	23
24					100	92	85	78	72	66	61	56	52	48	44	40	37	34	31	29	26	24
25						100	92	85	79	73	67	62	57	53	49	45	41	38	35	32	30	25
26							100	91	85	79	73	68	62	58	53	49	46	42	39	36	33	26
27								100	93	86	79	74	68	63	58	54	50	46	43	40	37	27
28									100	93	86	80	74	69	64	59	55	51	47	44	41	28
29										100	93	86	80	74	69	64	60	56	52	48	45	29
30											100	93	87	80	75	70	65	60	56	52	49	30
31												100	93	87	81	75	70	65	61	57	53	31
32													100	93	87	81	76	71	66	62	57	32
	20	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36	37	38	39	40
